La radiografia del processore Apple A5X prodotto a 45 nm

Chipworks ha accuratamente radiografato il processore Apple A5X del nuovo iPad, scoprendo che Samsung ha utilizzato il processo produttivo a 45 nm, ovvero lo stesso impiegato per la realizzazione del processore Apple A5, ma la superficie del chip è stata incrementata del 36% per ospitare i nuovi componenti.

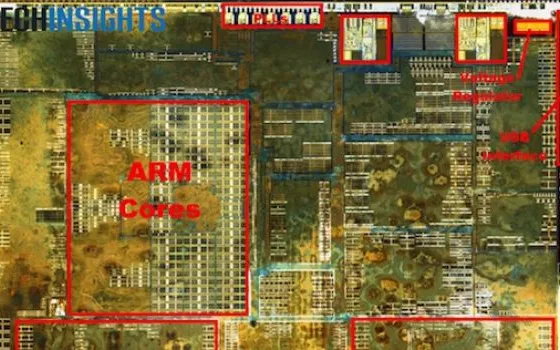

UBM TechInsights ha sezionato il processore Apple A5X mettendo in evidenza le varie aree del chip dedicate alla CPU ARM dual core ed alle due GPU dual core. Rispetto al processore A5 l’area occupata dalla CPU è rimasta invariata e probabilmente anche l’architettura interna.

La doppia GPU dual core PowerVR SGX543MP4 costituisce la vera novità, portando da 2 a 4 i core grafici presenti all’interno del SoC. Il 25% dell’intera area del chip è occupata dalle due GPU contro il 10% dell’area occupata dalla CPU.

L’analisi del chip rivela anche altre migliorie relative all’architettura ed all’interfacciamento con le memorie DDR, per supportare al meglio l’incremento delle prestazioni grafiche.
